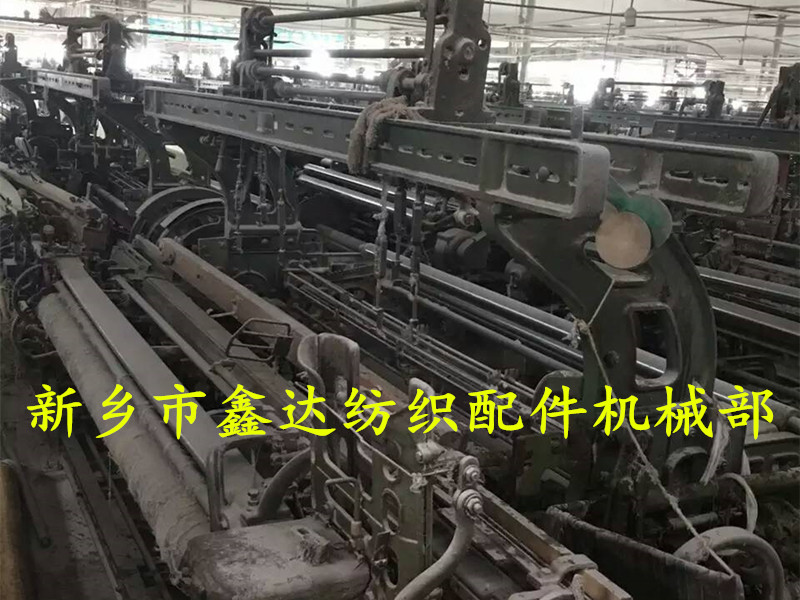

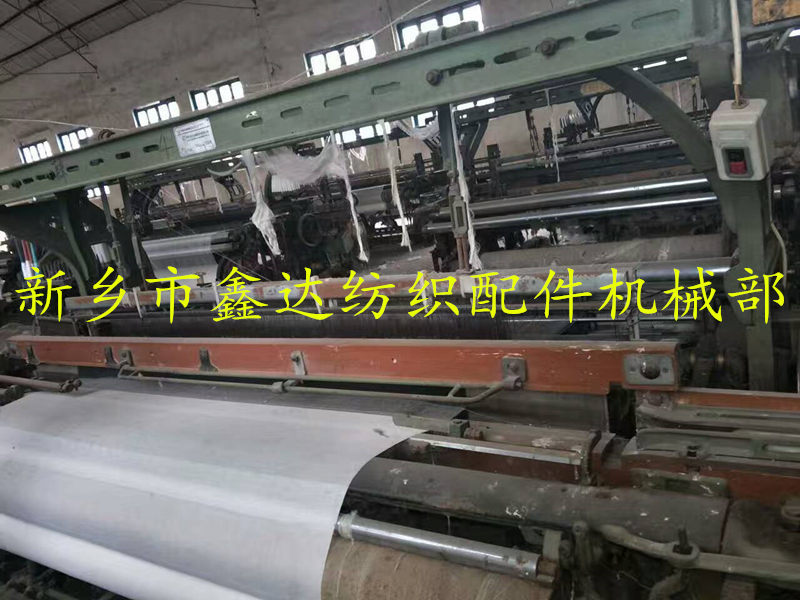

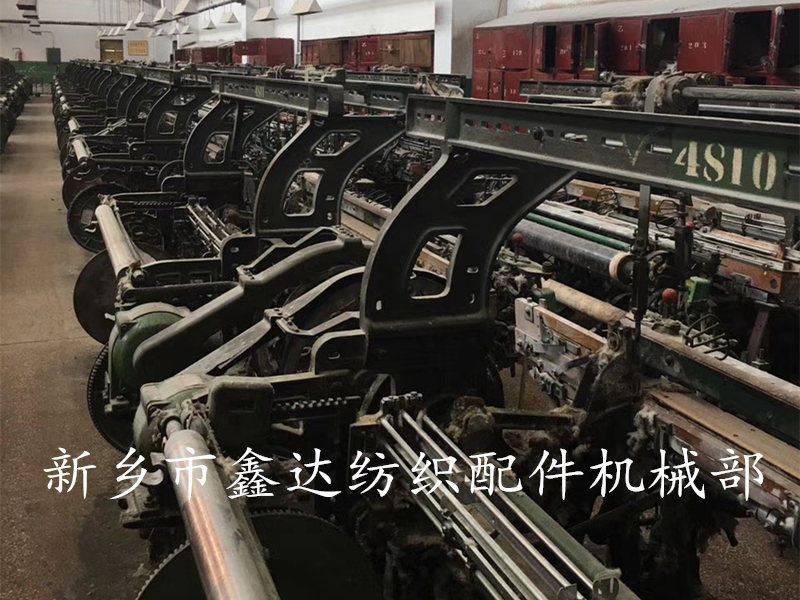

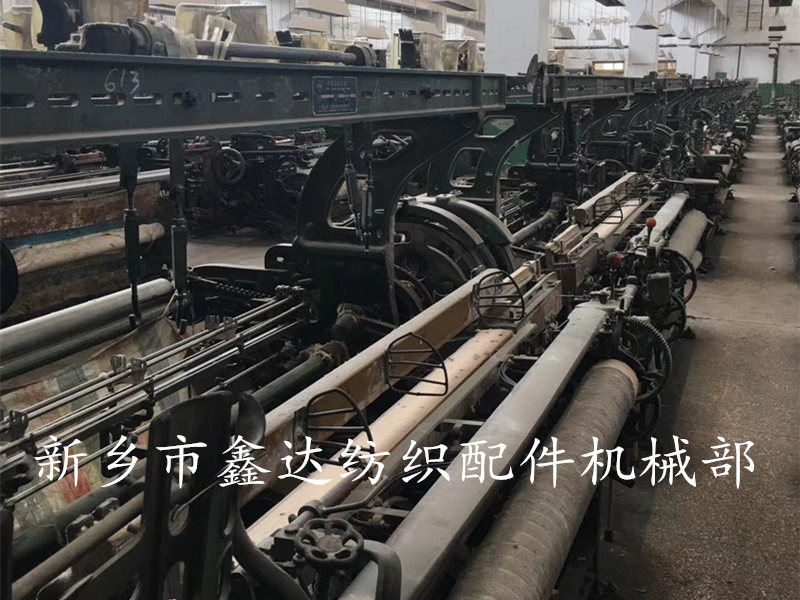

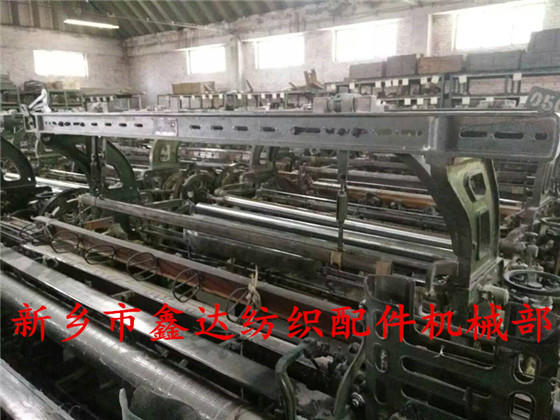

GA615、1515自動織布機簡介

　　(一)機器用途和使用范圍

　　該機主要適用于織造平紋棉織織物、斜紋棉織織物及一般化纖織物。如加裝多臂提綜裝置，可織制組織較為復雜的織物?？煽椫破郊y至16頁綜的織物組織。

　　(二)技術特征

　　1、型式 下投梭不停車自動換梭式。

　　2、手向 分左手車和右手車。

　　3、穿筘幅寬

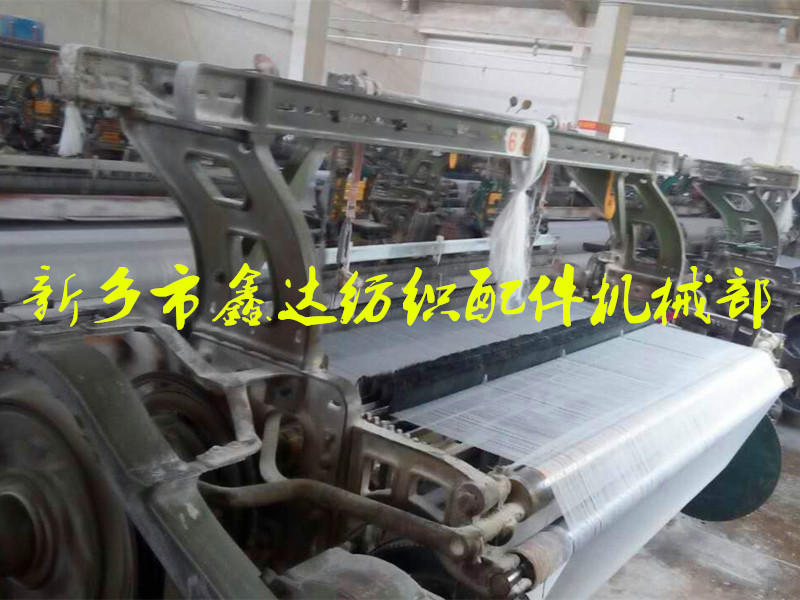

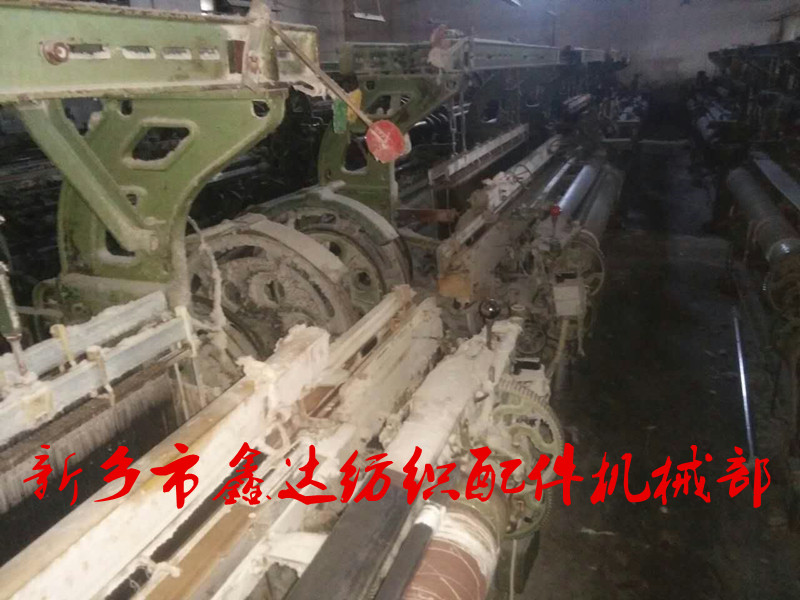

　　(1)平紋：1350mm(56寸織布機)，1500mm(63寸織布機)，1600mm(67寸織布機)，1800mm(75寸織布機)。

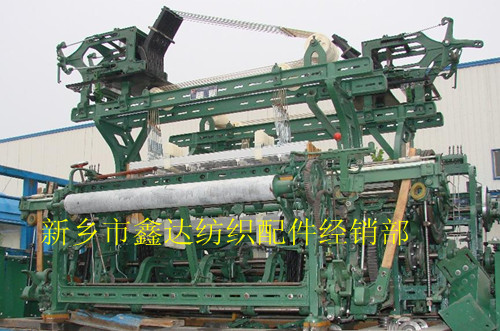

　　(2)多臂：1350mm(56寸織布機)1500mm(63寸織布機)，1600mm(67寸織布機)，1800mm(75寸織布機)。

　　4、曲柄軸轉速：160-190r/min(56寸)，155-180r/min(63寸)，150-170r/min(67寸)，145-160r/min(75寸)

　　5、胸梁高度：838mm

　　6、梭箱數：1X1

　　7、鋼筘與走梭板夾角：86.5°

　　8、梭庫容梭量：10只

　　9、經軸邊盤直徑：495mm(大邊盤550mm)。

　　10、經軸盤片間距：*寬1380mm(56寸織機)，1555mm(63寸織機)，1656mm(67寸織機)，1860mm(75寸織機)。

　　11、卷布輥滿卷直徑：300mm。

　　12、電動機轉速：960r/min。

　　13、電動機功率：0.8KW。

　　14、電動機型號：FO-53-6(左右)型或FO3-50-6N型。

　　15、電氣開關：1515-DZ4-25/330(4A)按鈕開關。GA615--LA20-2H按鈕開關。

　　16、綜合磁力起動器：QZ73-4G。

　　17、機器外形尺寸：

　　寬：2696mm(56寸)，2866mm(63寸)，2968mm(67寸)，3171mm(75寸)。

　　深：1656mm。

　　高：1540mm(平紋)，2250mm(多臂).

　　18、機器重量(不包括電動機)

　　56寸織機：約940KG(平紋)、1140KG(多臂)。

　　63寸織機：約1000KG(平紋)、1200KG(多臂)。

　　67寸織機：約1025KG(平紋)、1225KG(多臂)。

　　75寸織機：約1100KG(平紋)、1800KG(多臂)。

　　(三)傳動機構

　　1、傳動方式：單電動機三角皮帶傳動。

　　2、操縱方式：單側開關手柄控制離合器及制動裝置。

　　3、離合器型式：錐形摩擦盤式。

　　4、制動型式：鋼帶制動。

　　5、踏盤軸和曲拐速比1:2.

　　(四)主要機構及其規格

　　1、送經機構

　　(1)型式：半積極半消極式自動送經，自動調節經紗張力。

　　(2)經軸芯軸直徑：110mm

　　(3)經軸盤片直徑：495mm、550mm。

　　2、斷經停車裝置

　　(1)型式：前后擺動機械式停經。

　　(2)齒桿運動周期：曲拐軸回轉2次。

　　(3)停經片列數：4列。

　　3、開口機構

　　(1)型式：內側踏盤式上羅拉吊綜開口。

　　(2)踏盤軸直徑：42mm。

　　(3)綜框數：2頁綜框(可改裝斜紋踏盤至5頁或改裝多臂提綜裝置16頁)。

　　4、投梭機構

　　(1)型式：下投梭。

　　(2)梭子尺寸：長343mm(13.5英寸)，寬44.5mm、高33.5mm(分左右手)。

　　(3)皮結型式：活動皮結。

　　(4)皮結尺寸：長105mm、寬30mm、高32mm。

　　(5)投梭轉子直徑：76mm。

　　5、打緯機構

　　(1)型式：曲拐軸牽手打緯。

　　(2)曲拐軸直徑：40mm。

　　(3)曲拐軸半徑：76mm。

　　(4)兩曲拐中心距：1540mm(56寸)，1714mm(63寸)，1816(67寸)，2019mm(75寸)。

　　(5)牽手型式：軸瓦式牽手。

　　(6)牽手長度：289mm。

　　(7)牽手栓直徑：25mm。

　　(8)牽手中心到搖軸中心距：685mm。

　　(9)搖軸型式：整根。

　　(10)搖軸直徑：38mm。

　　(11)筘座型式：木結構。

　　(12)走梭板長度：1423mm(56寸)、1699mm(63寸)、1597mm(67寸)、1902mm(75寸)。

　　(13)梭箱底板長度：開關側581mm，梭庫側600mm。

　　6、經紗保護裝置

　　型式：游動筘。

　　7、卷取機構

　　(1)型式：七齒輪式間歇卷取。

　　(2)緯密范圍：16-32根/cm。

　　(3)刺毛輥直徑：127mm。

　　(4)導布輥直徑：32mm。

　　(5)卷布輥直徑：95mm。

　　8、伸幅裝置

　　(1)型式：單排銅刺環輥式。

　　(2)只數：左右各一組。

　　(3)剪緯錘：筘座撞動使剪錘作用。

　　9、斷緯自停裝置

　　(1)型式：緯紗凸輪控制式邊側緯紗叉或點啄式探緯。

　　(2)卷取退卷裝置

　　10、緯紗補給裝置

　　(1)型式：自動換梭式。

　　(2)梭庫：垂直單列式。

　　(3)梭庫容梭量：10把。

　　(4)換梭誘導裝置：采用探針換梭誘導裝置(對要求不高的織物亦可以采用緯紗叉換梭誘導裝置)。

　　(5)換梭安全裝置：當換梭機構發生故障時，立即停車，避免機件損壞。

　　(6)無梭、側梭停車裝置：梭庫內無梭或梭子位置側放時，立即自動停車。

　　(7)防止殘緯織入裝置：可避免毛邊、雙緯等疵點，提高織物質量。

　　五、主要器材規格

　　1、緯管 總長180mm，頭部直徑27mm。

　　2、鋼筘

　　總長：1394(56寸)，1568mm(63寸)，1669mm(67寸)，1873mm(75寸)。

　　高：120mm。

　　3、綜絲長：平紋或斜紋305mm，多臂330mm。

　　4、停經片：長120mm，寬11mm。

　　5、三角皮帶：A2286。

　　摘自《GA615自動織機零件圖冊》
